220mm超窄设备槽旱喷技术破局 - 四川绵阳华禧首座北门新天地音乐喷泉工程
导语：
470毫米超浅设备槽，220毫米极限宽度，一套让传统水景公司望而却步的场地条件下，数码跑泉却随乐起舞直冲4米高空。四川绵阳三台县华禧首座北门新天地商业广场入口处，旱式音乐喷泉已成为亲子戏水、青年打卡的流量引擎。
亮眼数据的背后，是场地与设备、设计与施工的极限博弈，本文把这套超窄设备槽旱喷的设计施工逻辑拆开讲，给同样卡在受限土建条件下的商业广场水景项目，提供一套可复制的破局思路。
一、项目背景：商业入口水景的流量转化密码
华禧首座北门新天地商业广场由绵阳市梓盛房地产开发有限责任公司在三台县打造，位于东河路与北泉路交汇处、原北门市场旧址，属于三台老城核心商圈。商业体共3层、总建筑面积约15000㎡，定位为三台首个森系情景式体验中心，集品牌购物、餐饮、休闲娱乐、生活商超于一体，配套天平巷美食街，是梓盛地产在县域商业的一次旗舰试水。
北门主入口作为第一界面，承担的不只是通行功能，更是商业引流磁石+品牌辨识度载体的双重角色。
甲方梓盛地产的诉求很明确：
引流磁石：在入口广场做一处旱式音乐喷泉，把路人变成驻足者、把驻足者变成进店客；
品牌辨识度：兼顾视觉吸引力、互动体验感、现代科技感，不能做成县城里随处可见的老式喷泉；
落地可交付：土建条件已定、原效果图已出，要在有限空间和苛刻的土建条件下，做到稳定、高效、节水。
拿到手的原设计方案普通但不算差：三圈直喷水柱、配简易音乐控制；但一翻开土建图，麻烦就来了：设备槽深470mm、宽仅220mm，水池偏浅、泵坑偏小。
原方案如果按“常规预埋+单池蓄水+直线水柱”的思路走，施工队进场基本面临的就是“焊枪伸不进去、水不够循环、效果平平”的局面。

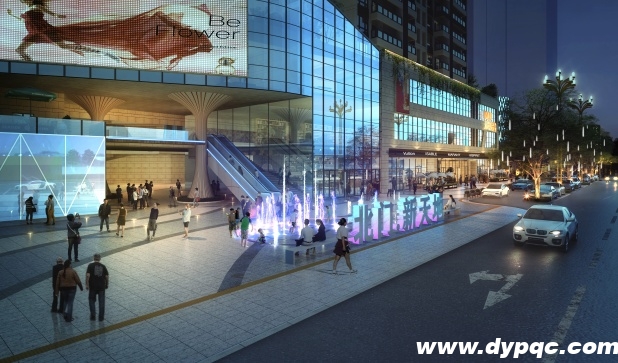

绵阳华禧首座北门新天地音乐喷泉甲供概念效果图
二、深化设计：从图纸到落地的精准翻译与优化
承接甲方提供的原始效果图及土建施工图后，核心任务不是照图施工，而是把景观院的艺术构想转化为可施工、可运行、可维护的工程语言。深化设计涵盖三大专业领域：
1.喷泉园施深化（土建对接侧）
对水池结构、泵坑结构、给排水、穿线管预埋、音柱安装、配电室基础等9张图纸做深度校核与优化。重点不是重画，而是修正原设计里不利于现场施工的细节，比如预埋件定位偏差、管线穿池壁节点模糊、音柱基础与铺装冲突等，确保土建施工一次性到位，为后续水景设备安装奠定坚实基础。

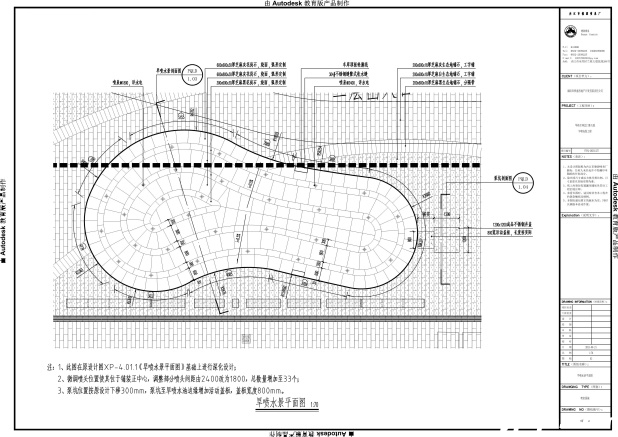

绵阳华禧首座北门新天地音乐喷泉CAD平面图
2.喷泉水施深化（核心优化侧）
原方案存在明显痛点：喷头间距不统一，位置偏移铺装中心，导致现场定位困难、开孔随意，严重影响美观性与水型效果。
深化方案对喷头位置进行了毫米级精密计算与重新定位，出具旱喷平面布局图、喷头定位图、灯具及潜水泵安装详图等3张核心图纸。确保所有喷头严格位于铺装石材中心，间距统一规范，并提供精确开孔模板，彻底解决了定位难题，保障了最终效果的规整与完美。

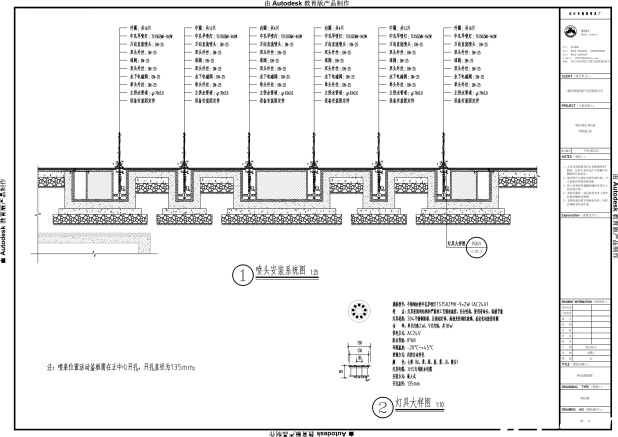

绵阳华禧首座北门新天地音乐喷泉设备CAD系统图
3.喷泉电施深化（智能控制侧）
完成了包含设计说明、控制流程、配电柜系统图、控制电路图、原理图、接线图等6张图纸，构建起安全、可靠、智能的音乐喷泉电气控制系统，为变频数码跑泉的精彩演绎提供“神经中枢”。

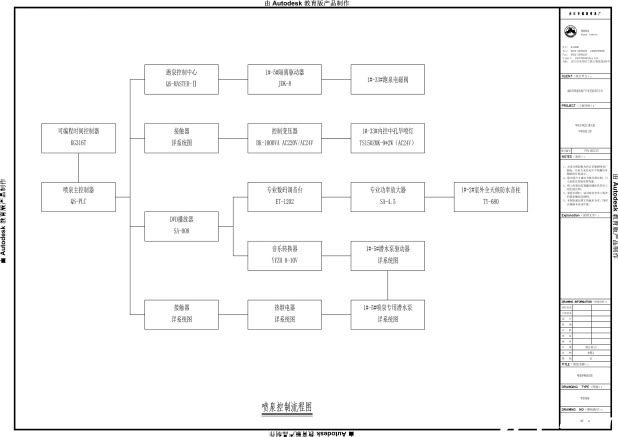

绵阳华禧首座北门新天地音乐喷泉控制流程图
三、技术亮点与难点破局：在220mm窄槽中“舞动”的智慧
本项目最大的挑战，源于极其苛刻的现场设备安装条件（超窄、超浅、蓄水少、弧线多）和原方案的固有局限性。深化设计与施工方案实现了多项关键性突破：

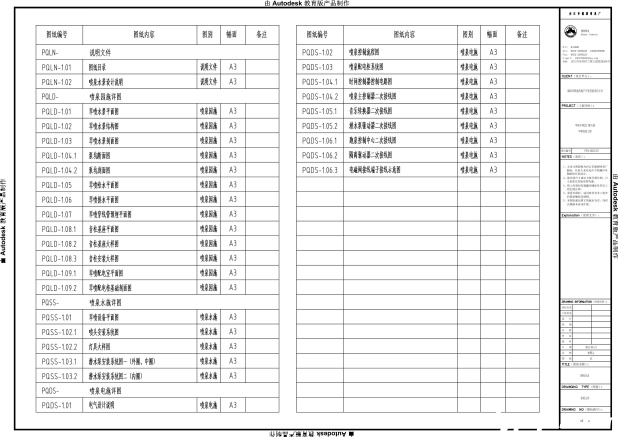

绵阳华禧首座北门新天地音乐喷泉CAD图纸目录
破局点一：超窄设备槽的管道安装
原方案计划采用管道预埋，但在设备槽仅470mm深、宽度仅220mm的条件下，预埋后焊接空间几乎为零——工人无法在如此逼仄的空间内进行任何有效操作，更遑论后续的设备连接与维护。
果断放弃预埋方案，采用沟槽连通策略：在设备槽内圈、中圈与泵坑之间精密开挖专用连通沟槽，所有管道通过沟槽进入宽敞的泵坑进行焊接、组装与测试。这一策略成功化解了空间死局，既保障了施工质量，也确保了后期可维护性。

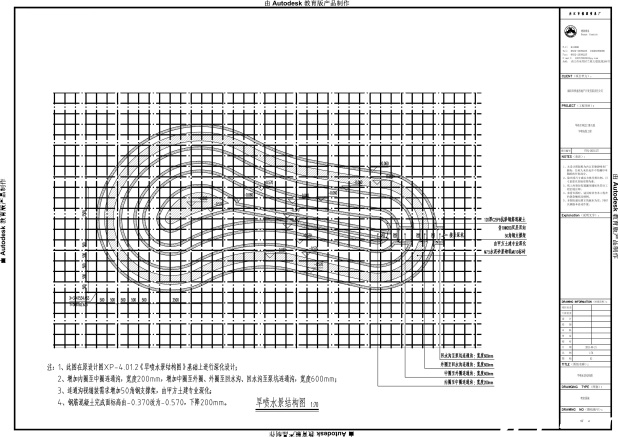

绵阳华禧首座北门新天地音乐喷泉水池结构CAD平面图
破局点二：蓄水量不足的节水型系统设计
原方案的另一个隐雷：水池浅+泵坑小，总蓄水量撑不起喷泉单次循环所需水量→运行时频繁补水→溢流损失+水费飙升+商业广场地面湿滑投诉。
解决方案是采用双系统蓄水优化：调整溢水管设计高度，使旱喷水池本体与泵坑同时作为蓄水容器，最大化利用有限空间存储循环；同时通过精确水力计算，确保系统总蓄水量严格满足单次运行所需循环水量，彻底消除了频繁补水溢水问题，实现了高效节水运行。

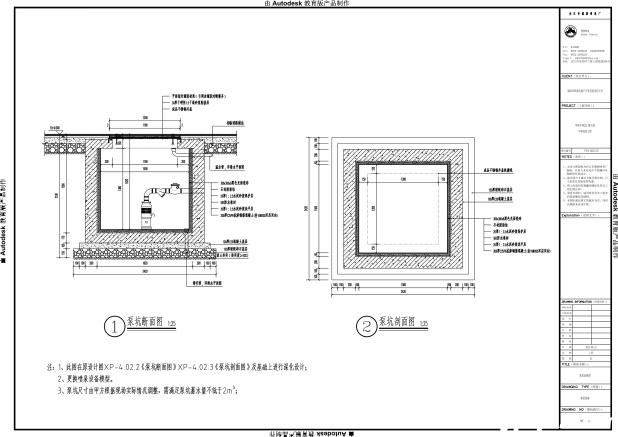

绵阳华禧首座北门新天地音乐喷泉泵坑CAD系统图
破局点三：复杂形状与窄槽下的管道精准适配
喷泉管道总长仅28米，却由9段不同弧度的弧线组成，且必须在220mm宽的狭窄设备槽内严丝合缝安装，而土建施工不可避免地存在尺寸误差，如果在工厂加工完成去现场安装，大概率对不上。
解决方案采用“初加工+现场精细组装”模式：工厂根据图纸对管道进行高精度预弯和初切割，留有余量；现场根据实际土建成型尺寸，进行精细测量、切割、打磨与组装。如同定制高级礼服般，确保每一段管道完美契合复杂弧线和有限空间，克服了土建误差带来的影响。
绵阳华禧首座北门新天地音乐喷泉三维动画截图（正面）
亮点升级：水型艺术化与智能化升级
原方案仅标注三圈均为“直线水柱”，缺乏层次感与变化，音乐控制概念模糊。
深化方案实现了质的飞跃：采用梯次高度设计——外圈16只喷头最大喷高2米、中圈13只最大喷高3米、内圈4只最大喷高4米，形成错落有致的视觉层次；所有喷头均采用高性能变频数码跑泉喷头，通过精密电磁阀控制与专业音乐编程，实现水柱高度、起落速度、组合造型精准跟随音乐节奏与旋律变化；打造真正灵动震撼的“音乐跑泉”效果，远超甲方最初期待的简单水柱。
绵阳华禧首座北门新天地音乐喷泉三维动画截图（背面）
四、运营成效：商业价值与技术口碑双赢
1.落地端
在极其苛刻的土建条件下，通过深化设计的精准指导和施工环节的创新突破，项目高质量按期交付，完全实现甚至超越了预期效果图。
2.商业端
北门入口的旱式音乐喷泉迅速成为三台县新晋“网红打卡点”，亲子戏水+青年拍照+夜间音乐场次，直接拉长顾客驻留时间，广场人气与商户反馈双向正向，梓盛地产侧评价积极。
3.运维端
优化后的“双系统蓄水”设计杜绝了水资源浪费，降低了运营成本；可靠的电气控制与高品质设备保障了长期稳定运行，维护便捷；旱喷系统在铺装缝隙不得出现积水、泛碱、松动的要求下，实现了“隐形-喷水-回落-隐形”的全周期稳定动作。
4.行业端
项目成功解决了超浅设备槽安装、复杂微地形适配、极小空间高效蓄水等多项行业技术难题，为类似空间受限的商业广场入口喷泉项目提供了宝贵的毫米级深化设计与施工经验。

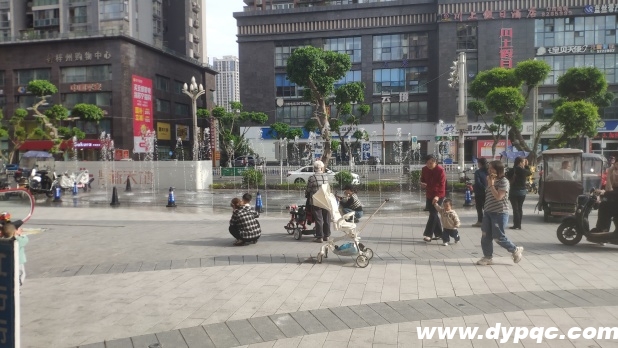

绵阳华禧首座北门新天地音乐喷泉现场实景
案例小结：
华禧首座北门新天地这个项目，技术上没有哪一项是“黑科技”，但每一项都在极限边界上——470深、220宽、9段弧、双容器蓄水、三圈跑泉，单拎出来都不难，叠到一起才是考验深化设计能不能翻译图纸、施工方案能不能消化土建的关键。
对甲方而言，旱喷不是买一套设备埋下去，是土建、铺装、水电、编程多条线的协同。选团队时，重点看对方有没有受限条件下的深化案例，而不是只看效果图漂不漂亮。

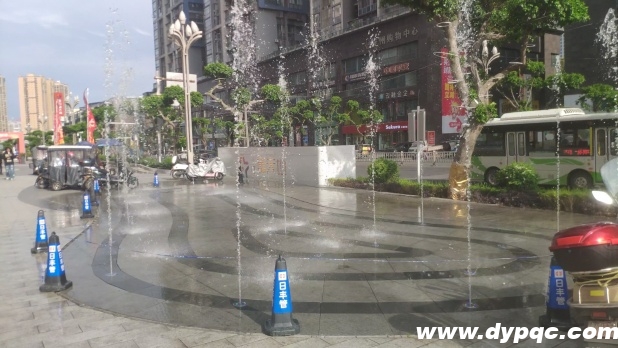

绵阳华禧首座北门新天地音乐喷泉现场实拍
