喷泉CAD施工图设计全解析 - 从喷头布局到深化落地的关键技术要点

导语：

喷泉项目从效果图到实际落成，中间隔着一条叫施工图设计的河，效果图展示的是建成后应该长什么样，施工图回答的是怎么把它造出来。很多项目在效果图阶段一切完美，一到施工就问题不断，喷头位置对不上、管道穿不过去、设备装不进去……根源往往不在施工队水平，而在施工图阶段该交代的没交代清楚。

本文从施工图的完整构成出发，围绕喷头布局、深化设计逻辑、结构协同三个核心维度，梳理喷泉CAD施工图设计中那些容易被忽视、却决定项目成败的技术细节。

喷泉图纸到实景的转化

一、喷泉施工图的完整构成：不止是一张平面图

项目中常出现这样一个场景：甲方拿到的景观总坪图上，水池形状画好了，位置标清楚了，景观设计院也附了一张“水景喷泉施工图”——上面用不同颜色的圆点标了一圈喷头点位，旁边注了“直射喷头×24+涌泉喷头×16”，池边画了个方块写“控制柜位置”。

可实际上，找到施工单位分别审图时，报价却拉开30%~50%，说法互相矛盾。原因便在于这张图仅仅是带喷头点位的平面图，不是可施工的喷泉工程图。

一份能让施工队直接动手、让造价可控、让效果可预期的喷泉施工图文件，至少要拆成五个功能图层（或五张分图），每张承担不同的工程责任：

喷头布置平面图（喷泉设备层）：标注每类喷头的精确点位、类型（直射、扇形、雾状、摇摆等）、安装角度、工作压力、射程及对应水型效果等；除了标注的内容，还应该关注喷头间距是否考虑了水型干涉？不同圈层是不是同一套水压逻辑？

管道布置平面图（给排水层）：水泵参数（流量、扬程）、主管/支管走向、管径、阀门配置、水处理设备及管道走向与坡度等；管路系统的布置应当走最短路径、使用最少弯头、并保障供水均匀（末端喷头没有压力衰减）；

电气设备平面图（强弱电层）：水下灯点位、穿线管路由、控制柜/配电点位置、接地逻辑、电缆规格等；强弱电要做到分管预埋、水下设备防护等级应采用最高的IP68等级；

设备基础及预埋详图（设备层）：水泵基座/机架的定位与标高、穿池壁预埋套管位置与防水做法要求、设备检修通道净空等；对于旱喷项目，还包括盖板支撑体系、设备舱结构等；这关系到安装与维护时，设备能不能装进去，以后能不能拿出来修；

控制逻辑/水型分镜说明（系统层）：喷头控制分组编号、阀门/电磁阀归属、变频回路对应关系、水型组合框架等；同一套喷泉设备，在不同的控制框架下，效果与预算会有成倍的差距。

一句话总结：景观设计院的CAD图上画了这里有喷泉，那是位置信息；而深化后的喷头布置CAD图纸，回答的才是每个喷头从哪里来水、靠哪个阀门管、归哪路电信号、坏了怎么修、水压够不够让它站直……这两者的差距，就是绝大多数喷泉项目“效果图惊艳→实景缩水→反复整改”的根源。

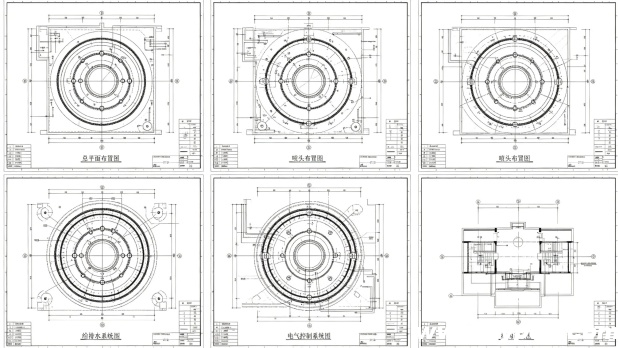

喷泉深化设计图纸

二、喷头布局：施工图设计中最见功力的环节

喷头布局是喷泉施工图设计的核心，也是最容易被低估技术难度的环节。

布局方式的选择需要根据设计主题和水型效果来定：常见的布局方式包括对称式、放射式、自由式等——在中心设置主喷、周围环绕次喷形成层次感，或沿中轴线布置营造引导性；大型喷泉通常采用高低层次搭配，中心超高主喷拉高气势，周边搭配各类喷头；

间距与密度的把控是技术难点：喷头间距一般按喷射高度的1.5倍左右控制——太近水柱相互干扰，太远画面散乱缺乏整体感；在有限空间内排布过多喷头，不仅视觉效果拥挤，管道和设备的密集度还会导致检修通道消失；

喷头选型需匹配不同喷头的流量—压力特性曲线：国内喷头产品质量参差不齐，选型时不能只看外观（外观相似的产品，不同的内部流道设计会影响最终效果）及接口尺寸（同个接口尺寸可能会有多个出水口径选择），更要关注实际使用参数；在水型配置时，每组独立运行的喷头，其规格宜相同；

控制分组的规划在施工图阶段就要明确：哪些喷头同属一个控制回路、哪些需要独立变频驱动、哪些随音乐节奏变化——这些逻辑必须在图纸上清晰表达；控制分组的合理性直接影响编程的灵活性和后期运维的便利性。

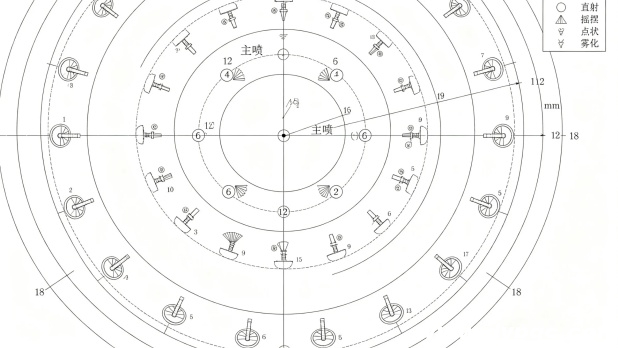

喷头CAD布置图局部特写

三、旱喷施工图的特殊考量：地面之下的复杂性

旱喷与传统水池喷泉最大的区别在于——地面即设备顶板，这个看似简单的结构特征，给施工图设计带来了一系列特殊要求。下面几个问题，是我见过的、反复出现在旱喷喷头布置图中的典型隐患。

1.喷头点位看着匀称，实则难以施工

景观设计院出的喷头点位图最常见的一种画法，以水池圆心为基准，按固定角度放射均分，一圈一圈往外排喷头，间距相等，看起来极度规整。

这样的布置在水池内没有问题，但移植到旱喷场景，远端喷头间距被拉大，映射到铺装盖板便导致了过长的石材出现，在施工难度和成本控制上会成倍数增加。

2.喷头点位与池体结构冲突

旱喷蓄水池池底不只有喷泉设备，还有铺装盖板的支撑体系（成品支撑柱/钢结构/砖砌体等），如果喷头布置CAD图是在空白的池底轮廓上画的，没有和结构图做叠加校核，就容易出现喷泉管道与结构重合的情况。

不管是挪点位还是增加支管，对于最终效果都是有影响的，因此，在旱喷的喷头点位设计时，必须做一次“三图叠合”，将喷头布置图+管道布置图+池体结构图叠在一起看。

3.缺失检修逻辑

这是甲方最容易忽略、后期最痛苦的一点，如果喷头布置图只管喷的时候好看，不管坏了怎么换，后果可能就是：泵坑开口尺寸太小，人下不去，水泵出不来；管道阀门理论上能摸到，但实际操作需要将盖板全拆掉才能碰到；水下灯坏了，发现灯具底座被喷头立管挡住，拆卸扳手伸不进去……

因此，深化设计必须把检修路径当成和水型路径同等重要的设计，喷头阵列要留出操作通道的逻辑（哪怕心理上感觉少放两个喷头）；所有阀门手轮/检修口必须落在可触及区域，且上方无永久遮挡。

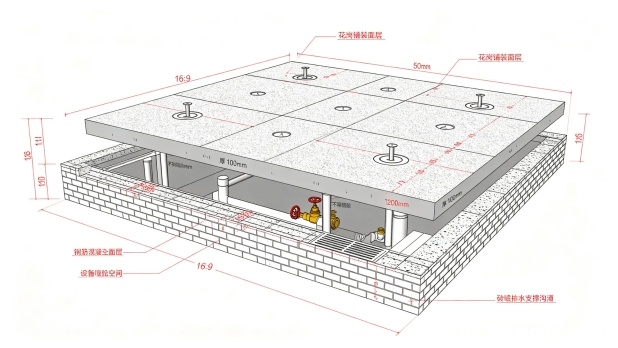

旱喷广场结构剖面示意

四、为什么说“设备方只管供货、照设计院图纸装”是最大隐患

行业内一种常见分工说法是：“设计院出水池和总坪，喷泉公司按图供设备装上去就行。”这句话听起来合理，但隐含一个致命假设——前面的图已经把水力、结构避让、检修路径、控制分组全部算对了。

而现实中，景观设计院的CAD水景图承载的是空间与美学意图，它通常没有替喷泉设备系统做水力计算和电气拓扑。把两个专业之间的灰色地带用一句“按图施工”盖过去，最终承担不确定性的一定是甲方，表现为追加变更、效果打折、或运营阶段高频维修。

更合理的协作模型是：景观设计院定位置、尺度、风格边界；喷泉工程侧在CAD上做喷头布置深化设计与设备系统化图纸，双方做一次图纸会审叠合（喷头—结构—排水三线叠图），再进入采购与安装。

这笔深化工作的成本，发生在最便宜的阶段（纸面上），保护的却是整个项目最大的投入（施工+运营）。

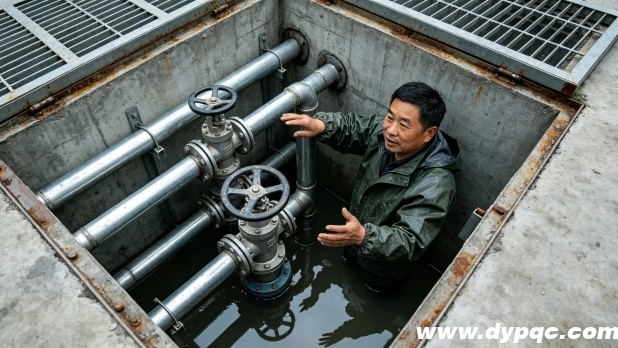

难以操作的局促空间

FAQ｜喷头布置与喷泉施工图高频问题

Q1：景观设计院给的喷泉点位图，能直接拿去报价吗？

可以作为询价依据，但不建议直接作为合同施工依据。点位图缺少管道拓扑、水力验算、控制分组和安装公差，不同施工单位按各自经验补齐后，报价口径根本不在同一件事上——你比的其实是“各家默认假设”，不是同一份工程。

Q2：喷头间距怎么定？有公式吗？

没有一个万能公式能脱离喷头类型谈间距。直射类喷头要考虑射流根部干涉——通常同圈间距不宜小于喷高参考值的0.3~0.5倍（视水型要求而定）；加气/涌泉类更关注水花覆盖范围与水面平静区的平衡。更重要的约束往往来自管道布线的物理网格（支管间距决定了喷头能落在哪里），而不是纯几何均分。

Q3：我们已有喷泉CAD施工图但效果一直不理想，能从图纸层面诊断吗？

能，而且往往比反复调阀门见效。把现有喷头点位图、管道走向（如果能还原）、控制分组逻辑摊开，重点查三件事：①外圈是不是压力衰减导致喷高塌陷；②同组喷头是否分在了不同水压支路；③喷头安装标高是否一致性失控（池底找坡或立管截断误差）。这三项的修正路径，都是从图纸逻辑入手，而不只是换更大水泵。

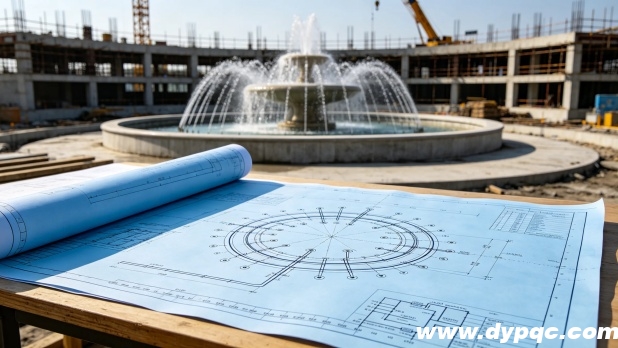

施工图纸到施工现场的转化

结语

喷泉CAD施工图的价值，不在于它画得像一个水景，而在于它能不能把水、电、结构、运维四条线索织成一张自洽的网。喷头布置深化设计做的，就是这件“织网”的活——它在纸面上把现场可能发生的冲突先演算一遍，让施工队进场时面对的是明确的锚点和尺寸，而不是另一轮猜测。
