波光跳泉深度技术解析 - 从艺术效果到机构设计与系统接线的全流程剖析

导语：会发光的水

当一道道晶莹剔透、通体发光的水柱，如灵动的精灵般在空中划出精准的抛物线，从一个水池跃向另一个，行人可安然穿行其下而衣衫不湿，这便是波光跳泉（亦称玻光跳泉）创造的独特魅力。它已从一种新奇的水景，演变成为商业地产、市政广场、高端酒店等场所的热门选择。

很多项目在选型与安装过程中，由于对波光跳泉的机构设计原理、控制系统参数设置以及接线规范缺乏系统了解，导致最终效果不理想，诸如水柱散花、跳跃节奏混乱、设备运行不稳定等问题屡见不鲜。

本文从解决实际问题的角度出发，系统解析波光跳泉的技术内核，帮助读者在项目选型与实施中做出更专业的判断。

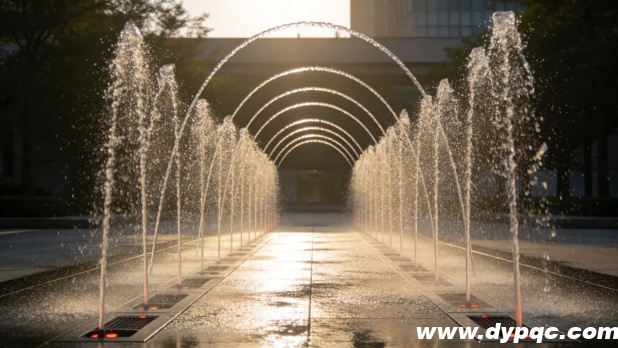

感应跳泉组成的水通道

一、波光跳泉的核心艺术效果：从“水晶柱”到“跳跃的精灵”

波光跳泉令人过目不忘的视觉奇观，来自流体力学、光学与精密控制技术的协同作用。

1.“水柱如玻璃”的奥秘：层流技术

普通喷泉的水柱在空气中会因湍流和表面张力而迅速散开、溅落，波光（跳）泉的核心在于其特制的层流喷头。喷头内部设有多级整流过滤装置，能极大消除水流内部的紊流，使水流以平稳、集束的层流状态射出。

这种状态下的水柱，各层水流平行流动，边界清晰稳定，从而在空中形成直径均一、光滑如玻璃棒般的连续水柱，通常水柱直径在14至22毫米之间，长度可达6至12米。喷射时水柱呈拱门状，整体光洁不溅不散，沿着设定的抛物线轨迹穿池而出，在空中挂起一道道优雅的彩虹。

2.“光随水行”的原理：全内反射

波光（跳）泉通体发光的特性，并非依靠外部投光灯照射，而是基于光的全内反射原理。高强度LED光源模组（通常为12V/24V安全电压）被精密集成在喷头内部，光线射入水柱后，在水与空气的界面上发生全反射，如同在光纤中传播一样，被完全约束在水柱内部。

这使得整条水柱成为一个均匀、明亮、自发光的光带，视觉效果远超外部打光，且能耗更低。这种光水融合的特性，使波光跳泉在白天的晶莹剔透与夜晚的通体发光之间形成了双重审美价值。

3.“水段跳跃”的魔法：精密切割控制

波光跳泉与静态波光泉的区别在于动态的跳跃感，这依赖于一套高速响应的切割控制系统。在波光泉的基础上，喷头内增设切割挡板，切割挡板在步进电机的驱动下，将连续的层流水柱切割成为一段段有间隔的跳跃水段。

通过控制系统调节切割频率和挡板在喷头上方的停留时间，可以呈现不同的跳跃节奏，可连续、可断续、可快可慢，仿佛赋予水柱以生命力；通过可编程逻辑控制器（PLC）对多组喷头的喷射时序、力度和持续时间进行编排，便能实现长对跳、短对跳、波浪跳跃等多种充满韵律感的动态模式。

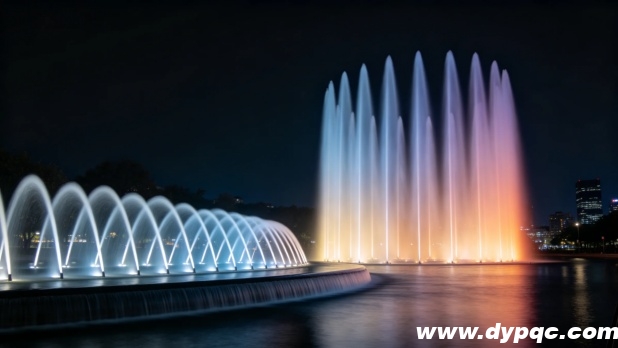

轻柔细腻的波光泉与高耸挺拔的水柱

二、波光跳泉的机构设计：从喷头结构到旋转驱动系统

波光跳泉的机构设计直接影响水形的稳定性与可调节性，是整个系统的技术核心。

1.波光跳泉喷头总成设计

波光跳泉的喷头是整个设备的核心，水流通过特制喷头的整流结构喷射而出，形成光滑、透明、连续性极佳的层流水柱。喷头内部结构需要满足两个关键条件：一是水流通道的平滑度要达到镜面级，以保证水柱不分叉、不散花；二是光源需具备高亮度、宽色域及IP68级防水防尘等级，避免水汽渗入导致光学效果衰减。

在安装结构方面，波光跳泉喷头两侧连接支撑轴，通过支撑轴与支撑臂转动连接，从而实现喷头倾斜角度的调节。喷泉喷头下方固定有扇形齿，与滑动设置在底板上的齿条啮合，通过锁紧件将齿条固定在任意位置，可以实现对喷头斜置角度的精确微调。这种齿轮齿条结构的应用，大幅提升了角度调节的便利性与定位精度。

2.旋转机构与切割组件

实现“跳”的核心机构是位于喷头内部的切割组件，切割挡板安装在驱动装置的输出轴上，在驱动装置带动下做周期性往复运动或旋转运动，将连续喷出的水柱物理切割成独立水段。切割挡板的材质、形状、尺寸以及运动轨迹，都需要经过精密设计——挡板切入角度过陡会造成水花飞溅，切入过浅则切割不彻底。

为了丰富波光跳泉的表现力，部分设计中还集成了旋转机构。波光喷头下部与水室相连，水室与旋转支撑架相连，旋转支撑架再与旋转机构联动，使整个喷头可以在水平面内做旋转运动。旋转运动与跳跃动作的叠加，使波光跳泉的水形变化更加丰富多样。

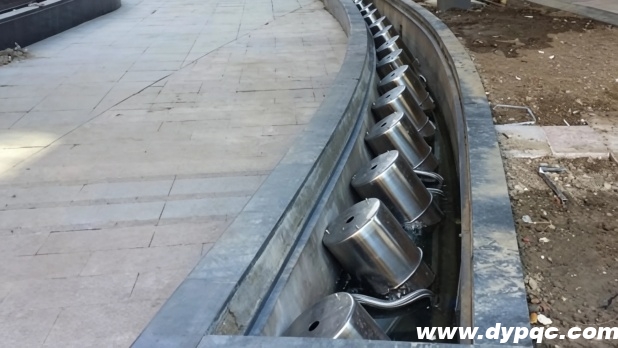

波光跳泉喷头安装现场

三、波光跳泉的跨度参数：如何根据场景需求精准设定

波光跳泉的跨度指水柱从喷出点到落水点之间的水平距离，是决定安装布局的核心参数，不同规模的波光跳泉系统在跨度上有明显差异：根据行业实践，大型波光跳泉的单柱最大跨度可达6-8米，中小型跨度则可根据场地需求和设计效果灵活设定，从1米到5-6米不等。

跨度的大小取决于多个因素的综合平衡，比如水泵扬程与流量决定水柱获得的初速度和总能量，喷头出口直径与整流结构影响水流的聚集性能，喷嘴的倾斜角度则直接决定水柱抛出轨迹的形状。

在售楼部、酒店大堂等室内应用场景中，受层高和空间尺寸限制，通常选择3至5米的短跨度配置，水柱不宜过高，强调精致与可控；而在城市广场、公园湖面等开阔室外场所，则可配置6至8米的大跨度方案，形成跨池连桥般的震撼视觉效果。

需要特别注意的是，跨度的设定直接关联供水系统的选型，当需要实现长跨度效果时，必须匹配足够扬程和流量的水泵，同时喷头整流结构的精度要求也相应提高，否则容易出现水柱中途散落、落点偏移等问题。

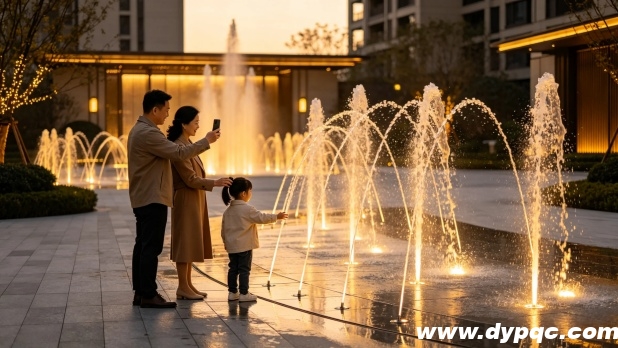

住宅示范区水景展现出的精湛工艺

四、波光跳泉的控制系统与步进电机接线详解

1.控制系统的组成架构

一个完整的波光跳泉控制系统由以下层级构成：上位机（计算机或PLC）发出控制指令，经协议转换后传输至跳泉控制器，控制器根据预设参数向步进电机驱动器发送脉冲信号，驱动器驱动步进电机转动，带动切割挡板执行切割动作，同时配合水泵的启停控制实现水形切换。

跳泉控制器是系统的中枢，专门为丰富喷泉水型而设计，通过控制器可以将水流切割成一段段有生命力的水段，水段的长短及出水速度可以任意变化。

2.波光跳泉接线：步进电机的组线与连接方式

步进电机是一种能够将电脉冲信号转换为精确角位移的电动机，常用于需要精确定位和速度控制的系统中，波光跳泉系统中常用的步进电机一般为两相混合式步进电机。

波光跳泉系统中的步进电机通常引出4根线或6根线：4线电机适用于两相步进电机，两组线圈各引出两根线，分别连接驱动器的A+、A-和B+、B-端子，接线最为简单直接；6线电机比4线多出两个中心抽头，用户可根据需要选择“全绕组接线”或“半绕组接线”——全绕组接线可获得更大的低速扭矩，适合负载较重的应用；半绕组接线可获得更高的运行速度，适合要求快速响应的场合。

跳泉控制器的输出能力决定了可接入的电机数量，一台智能跳泉控制器通常可以外接至多8台步进电机驱动器，或者并联拓展控制器将可驱动的步进电机数量提升至64台，通过控制器可以对多组喷头的水段长度和跳跃节奏进行统一或独立控制。

3.关键控制参数与接线调试要点

工作速度（切割频率）：指切割挡板切割水柱的运行速度，本质上是控制器发出脉冲的速度，实际速度与步进电机的步进角度、驱动器的细分数设置密切相关。值得注意的是，同一批波光跳泉设备的步进电机参数需要尽量保持一致，否则相同的脉冲速度设置会产生不同的实际切割速度，导致多组喷头的跳跃节奏不同步。

旋转角度：切割挡板从起点到挡水位置的转动角度，用步进角度乘以设定脉冲数来计算，控制器中一般可设定范围在1至2000脉冲之间。

接线安全规范：电气系统必须达到相应防水等级，涉水区域供电设备需采用安全电压。参照《喷泉水景工程技术规程》CJJ/T222-2015中的相关要求，水景电气部分的防水等级应满足户外潮湿环境的使用标准。

4.选型与调试建议框架

在进行波光跳泉系统选型时，建议遵循以下流程：明确跨度要求与安装空间限制→根据跨度与喷口直径计算所需扬程与流量→选择匹配的水泵与喷头型号→确定步进电机类型与扭矩需求→选择跳泉控制器（根据喷头数量确定通道数）→完成接线与参数校准（先单机调试，后联机同步）→进行切割效果微调，直至水段长短均匀、跳跃节奏稳定。

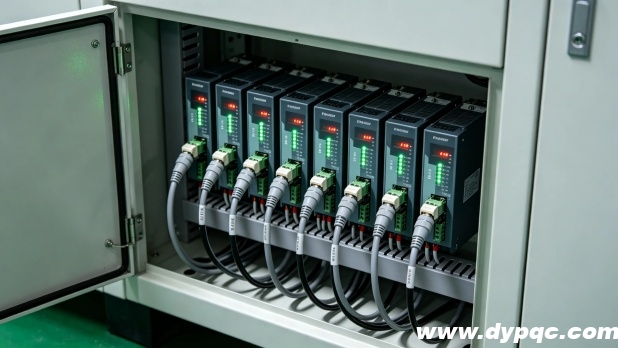

波光跳泉步进电机驱动器

五、专业喷泉设备厂家的技术支持价值

在波光跳泉的实际应用中，专业喷泉设备厂家的技术支撑覆盖了从前期选型到后期运维的各个环节：

前期选型阶段：厂家可提供水泵扬程与跨度、喷头数量的匹配计算表，帮助客户快速确定设备规格。设备选型需要喷泉设备厂家提供测试报告，关键工序如管道焊接应采用氩弧焊工艺，电气系统单独接地电阻不应超过4欧姆；

安装调试阶段：专业的安装系统图是保障安装精度的关键，比如波光喷头的安装节点图、切割机构的装配详图、步进电机与控制器的接线原理图，这些都是确保现场安装顺利的技术文件；

运维阶段：需关注切割挡板的磨损程度，长期运行后挡板边缘可能因水蚀而磨损，导致切割不彻底或水段拖尾；定期检查步进电机驱动器的工作状态，确保脉冲信号稳定输出。

在水景喷泉工程实践中，波光跳泉系统可能出现以下几类常见问题，对应排查方向如下：

水柱散花/分叉：检查喷头整流结构是否堵塞或磨损。排查方法：拆卸喷头，检查整流器表面有无水垢沉积或机械损伤；同时检查供水压力是否超出喷头设计范围。

跳跃节奏不稳定：排查步进电机驱动器脉冲信号是否正常。方法：使用示波器检测控制器输出的脉冲波形是否规整；检查驱动器细分参数设置是否正确；确认同一批次电机的参数一致性。

切割不彻底/水段拖尾：检查切割挡板是否磨损或移位。方法：停机后观察挡板边缘有无明显凹痕；检查挡板与喷头出口的相对位置是否偏移；必要时更换挡板或调整其安装间隙。

多组喷头跳跃不同步：检查控制器输出通道设置和各电机驱动器参数是否一致。方法：逐一核对每个通道的脉冲频率和占空比设置；用转速表实测各步进电机的实际转速是否一致；校准所有电机的基础零点位置。

夜间灯光效果异常：检查光源密封性和电源电压。方法：观察灯珠是否进水；测量LED驱动电源输出电压是否在规定范围内；检查光源与水柱的对焦位置是否准确。

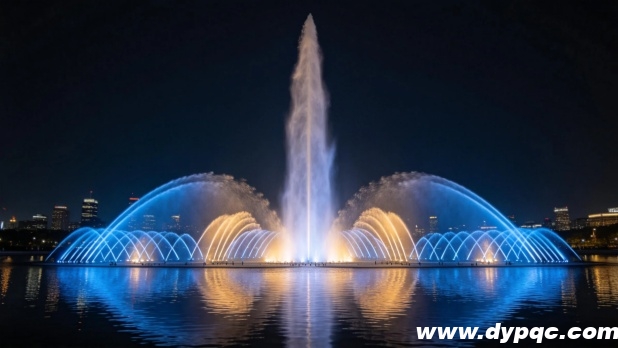

喷泉水柱形成对称弧线
